Аккумулятор 2S4P на Lishen — 16 000 mAh, 7,2 В
Li-ion сборка БАНКА на ячейках Lishen 21700: 115 Вт·ч, 196 Вт·ч/кг, ток 180 А. Ёмкие сборки для аппаратуры, видеоочков и наземных станций: долго держат малый ток.
Что важно именно в этой сборке
- По напряжению это замена LiPo 2S (7,4 В): моторы, регуляторы и настройки остаются те же, менять нужно только порог предупреждения о разряде — у Li-ion нижняя граница 5,2 В против 7,0 В у LiPo.
- Энергии в ней 115 Вт·ч при массе ≈584 г — это 196 Вт·ч/кг. Аккумулятор LiPo той же массы отдал бы около 90 Вт·ч, разница — примерно 25 Вт·ч, то есть 28 % в пользу Li-ion.
- Внутри 8 ячеек 21700: 2 группы последовательно, по 4 ячейки в каждой. Последовательные группы дают напряжение 7,2 В, параллельные — ток и ёмкость. Одна ячейка Lishen по паспорту отдаёт 45 А, значит вся сборка — 180 А длительно.
- Ячейки Lishen держим на складе, поэтому такая сборка выходит из наличия или в день заказа.
Характеристики
| Конфигурация | 2S4P, 8 ячеек |
| Ячейки | Lishen, формат 21700 |
| Ёмкость | 16 000 mAh (16 Ач) |
| Напряжение | номинал 7,2 В, рабочий диапазон 5,2–8,4 В |
| Энергия | 115 Вт·ч |
| Удельная энергия | 196 Вт·ч/кг |
| Ток по паспорту ячеек | 180 А длительно |
| Масса | ≈ 584 г |
| Габарит | 98×52×75 мм |
| Разъём и провод | XT30, AWG 14 |
| Защита | нет, балансир JST-XH |
| Срок | из наличия или в день заказа |
| Другие обозначения | АКБ 2S4P 21700, литий-ионная батарея 7,2 В (заряд до 8,4 В), 16 000 мАч, аналог по напряжению LiPo 2S 7,4 В |
Для чего
Наземные станции и аппаратура на 3S. Ёмкие сборки для аппаратуры, видеоочков и наземных станций: долго держат малый ток.
Можно изменить
Разъём (XT30, XT60, XT90, AS150, QS8, QS10), ячейки (EVE, Molicel, Samsung, Lishen, DMEGC), число S и P, плату защиты и Smart BMS, усиленную версию с медными шинами. Соберём и под ваш корпус. Открыть эту сборку в подборе.
2S4P на разных ячейках
Одна и та же конфигурация на другой ячейке — другая масса, ток и цена. Для долгого полёта смотрите на Вт·ч/кг, для тяжёлого взлёта — на ток.
| Ячейка | mAh | Вт·ч/кг | Ток, А | Масса, г | Цена без НДС |
|---|---|---|---|---|---|
| Lishen — эта | 16 000 | 196 | 180 | 584 | 4 443 ₽ |

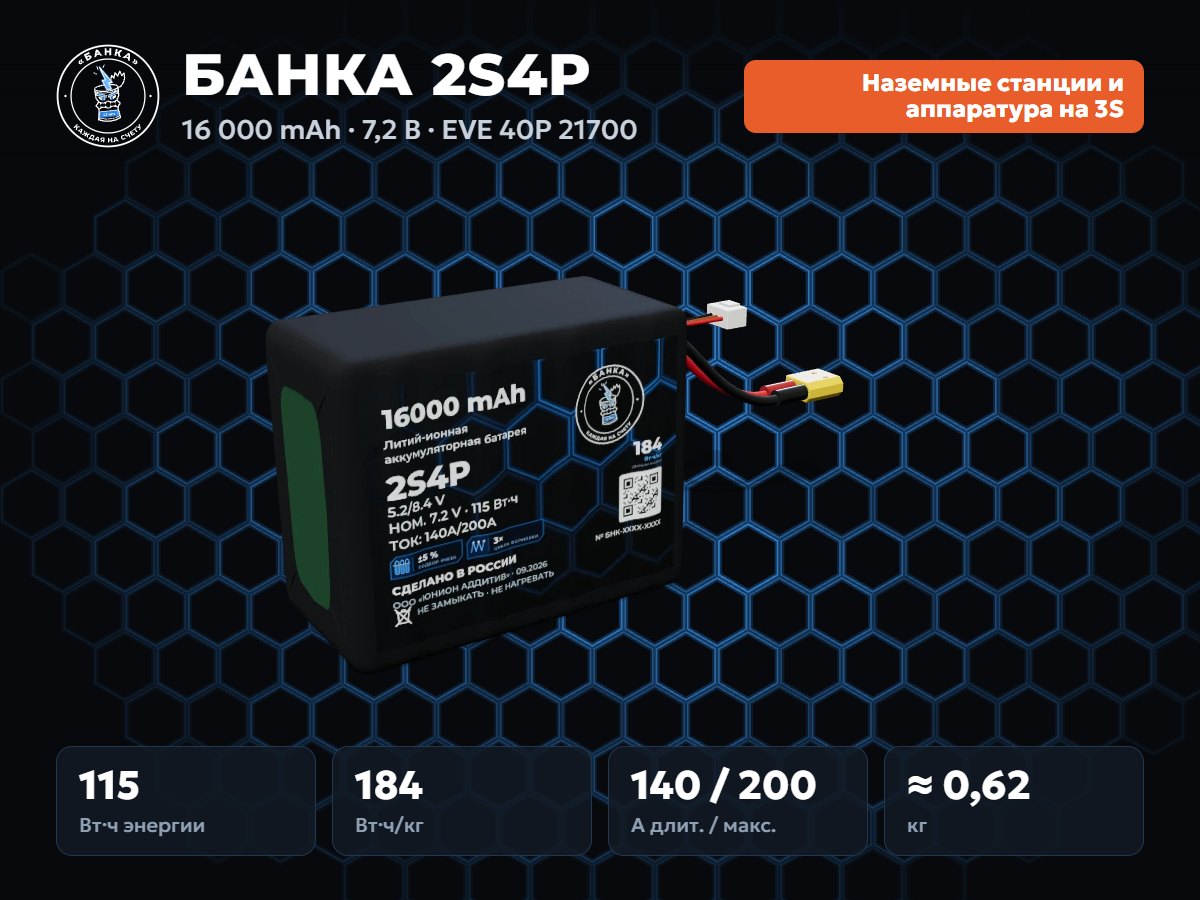

| EVE 40P | 16 000 | 184 | 140 / 200 | 624 | 4 509 ₽ |
| EVE 40PL | 16 000 | 191 | 280 | 600 | 5 152 ₽ |
| DMEGC 50E | 20 000 | 231 | 60 | 640 | 5 284 ₽ |
| EVE 50E | 20 000 | 233 | 60 | 624 | 5 415 ₽ |
| EVE 50PL | 20 000 | 236 | 280 | 608 | 5 853 ₽ |
| Samsung 40T | 16 000 | 184 | 140 / 180 | 624 | 6 706 ₽ |
| Samsung 50S | 20 000 | 225 | 100 / 180 | 640 | 7 361 ₽ |
| Molicel P42A | 16 800 | 167 | 180 | 722 | 11 146 ₽ |
| Molicel P45B | 18 000 | 180 | 180 | 722 | 11 802 ₽ |
| Molicel P50B | 20 000 | 197 | 240 | 730 | 12 589 ₽ |
Вопросы и ответы
Какой ток держит 2S4P на Lishen?
По паспорту производителя ячейка Lishen отдаёт 45 А длительно, в сборке 4 параллели — 180 А длительно. Под этот ток подобраны провод AWG 14 и разъём XT30.
Какое напряжение у 2S Li-ion?
Номинал 7,2 В, полный заряд 8,4 В, нижняя граница 5,2 В. По напряжению это замена LiPo 2S (7,4 В): моторы и регуляторы те же.
Сколько весит 2S4P и какой у неё габарит?
Около 584 г по расчёту состава: ячейки, холдеры, никель, провода, разъём. Габарит 98×52×75 мм. Под ваш отсек можем собрать в другой раскладке.
Сколько стоит 2S4P партией?
Одна сборка — 4 443 ₽ без НДС (5 420,46 ₽ с НДС 22 %). От 100 шт. — 3 777 ₽ за штуку, от 200 шт. — 3 555 ₽ за штуку без НДС. Счёт с НДС 5 % или 22 %.
Сколько ждать?
Из наличия или в день заказа. Условия доставки согласуем с менеджером при заказе.
Как заказать и оплатить
- Заявка. Соберите конфигурацию в подборе и нажмите «Отправить менеджеру» или позвоните +7 934 080-68-11, напишите на info@uadditive.ru.
- Расчёт и счёт. Менеджер уточнит аппарат, отсек и разъём и в тот же рабочий день пришлёт расчёт и счёт — с НДС 5 % или 22 %.
- Оплата по счёту. Работаем с компаниями и ИП. От 100 шт. скидка 15 %, от 200 шт. — 20 %.
- Отгрузка. Из наличия или в день заказа, серийные партии — по графику. С каждой сборкой — паспорт выходного контроля.
- Доставка. Условия доставки согласуем с менеджером при заказе.
Как собираем
- Входной контроль. Меряем каждую ячейку: напряжение, внутреннее сопротивление, внешний вид. Только новые ячейки с документами на партию.
- Подбор в группы. В сборку идут ячейки одной партии, разброс ёмкости и сопротивления — в пределах ±5 %.
- Сварка. Никель в два слоя по 0,2 мм, четыре точки контактной сварки на ячейку, изоляционные кольца и печатные холдеры.
- Формовка. Три полных цикла заряда и разряда: видим реальную ёмкость сборки, а не цифру с коробки.
- Балансировка. Выравниваем группы до разницы 10–20 мВ и оставляем заряд для хранения.
- Выходной контроль и паспорт. Ёмкость, внутреннее сопротивление, разбаланс, проверка под нагрузкой. Результаты — в паспорте, QR на наклейке ведёт на него.
