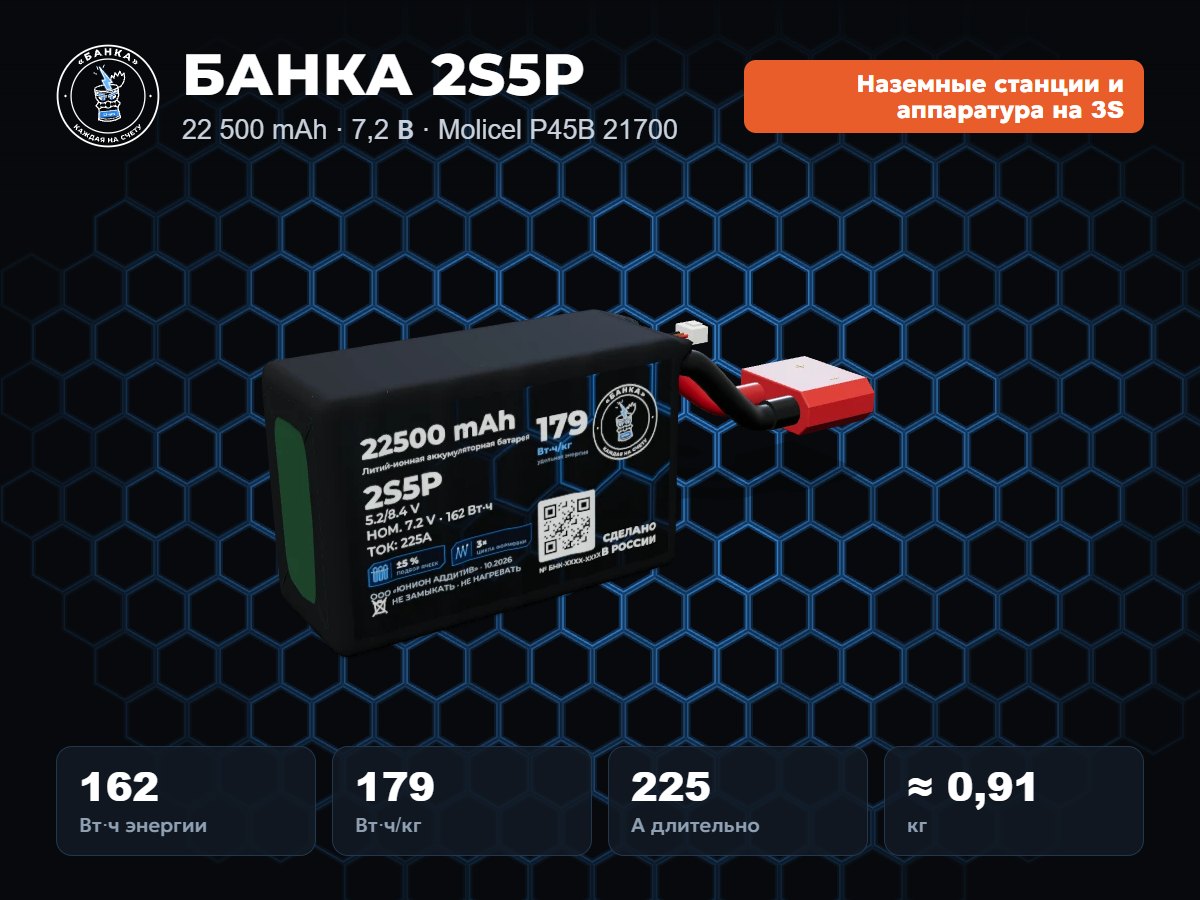

Аккумулятор 2S5P на Molicel P45B — 22 500 mAh, 7,2 В
Li-ion сборка БАНКА на ячейках Molicel P45B 21700: 162 Вт·ч, 179 Вт·ч/кг, ток 225 А. Ёмкие сборки для аппаратуры, видеоочков и наземных станций: долго держат малый ток.
Что важно именно в этой сборке
- По напряжению это замена LiPo 2S (7,4 В): моторы, регуляторы и настройки остаются те же, менять нужно только порог предупреждения о разряде — у Li-ion нижняя граница 5,2 В против 7,0 В у LiPo.
- Энергии в ней 162 Вт·ч при массе ≈905 г — это 179 Вт·ч/кг. Аккумулятор LiPo той же массы отдал бы около 141 Вт·ч, разница — примерно 21 Вт·ч, то есть 15 % в пользу Li-ion.
- Внутри 10 ячеек 21700: 2 группы последовательно, по 5 ячеек в каждой. Последовательные группы дают напряжение 7,2 В, параллельные — ток и ёмкость. Одна ячейка Molicel P45B по паспорту отдаёт 45 А, значит вся сборка — 225 А длительно.
- Ячейки Molicel P45B везём под заказ: к сроку сборки добавляется закупка от 2 недель. Эта же конфигурация на ячейке со склада считается в подборе сразу — цена пересчитается на месте.
Характеристики
| Конфигурация | 2S5P, 10 ячеек |
| Ячейки | Molicel P45B, формат 21700 |
| Ёмкость | 22 500 mAh (22,5 Ач) |
| Напряжение | номинал 7,2 В, рабочий диапазон 5,2–8,4 В |
| Энергия | 162 Вт·ч |
| Удельная энергия | 179 Вт·ч/кг |
| Ток по паспорту ячеек | 225 А длительно |
| Масса | ≈ 905 г |
| Габарит | 121×52×75 мм |
| Разъём и провод | QS10 (без искры), AWG 4 |
| Защита | нет, балансир JST-XH |
| Срок | ячейки под заказ: закупка от 2 недель |
| Другие обозначения | АКБ 2S5P 21700, литий-ионная батарея 7,2 В (заряд до 8,4 В), 22 500 мАч, аналог по напряжению LiPo 2S 7,4 В |
Для чего
Наземные станции и аппаратура на 3S. Ёмкие сборки для аппаратуры, видеоочков и наземных станций: долго держат малый ток.
Можно изменить
Разъём (XT30, XT60, XT90, AS150, QS8, QS10), ячейки (EVE, Molicel, Samsung, Lishen, DMEGC), число S и P, плату защиты и Smart BMS, усиленную версию с медными шинами. Соберём и под ваш корпус. Открыть эту сборку в подборе.
2S5P на разных ячейках
Одна и та же конфигурация на другой ячейке — другая масса, ток и цена. Для долгого полёта смотрите на Вт·ч/кг, для тяжёлого взлёта — на ток.
| Ячейка | mAh | Вт·ч/кг | Ток, А | Масса, г | Цена без НДС |
|---|---|---|---|---|---|
| Lishen | 20 000 | 172 | 225 | 834 | 5 768 ₽ |
| EVE 40P | 20 000 | 165 | 175 / 250 | 868 | 5 967 ₽ |
| DMEGC 50E | 25 000 | 219 | 75 | 841 | 6 625 ₽ |
| EVE 40PL | 20 000 | 168 | 350 | 854 | 6 653 ₽ |
| EVE 50E | 25 000 | 222 | 75 | 821 | 6 789 ₽ |
| EVE 50PL | 25 000 | 208 | 350 | 864 | 7 530 ₽ |
| Samsung 40T | 20 000 | 165 | 175 / 225 | 868 | 8 713 ₽ |
| Samsung 50S | 25 000 | 209 | 125 / 225 | 860 | 9 211 ₽ |
| Molicel P42A | 21 000 | 166 | 225 | 905 | 13 602 ₽ |
| Molicel P45B — эта | 22 500 | 179 | 225 | 905 | 14 422 ₽ |
| Molicel P50B | 25 000 | 196 | 300 | 915 | 15 406 ₽ |
Вопросы и ответы
Какой ток держит 2S5P на Molicel P45B?
По паспорту производителя ячейка Molicel P45B отдаёт 45 А длительно, в сборке 5 параллелей — 225 А длительно. Под этот ток подобраны провод AWG 4 и разъём QS10.
Какое напряжение у 2S Li-ion?
Номинал 7,2 В, полный заряд 8,4 В, нижняя граница 5,2 В. По напряжению это замена LiPo 2S (7,4 В): моторы и регуляторы те же.
Сколько весит 2S5P и какой у неё габарит?
Около 905 г по расчёту состава: ячейки, холдеры, никель, провода, разъём. Габарит 121×52×75 мм. Под ваш отсек можем собрать в другой раскладке.
Сколько стоит 2S5P партией?
Одна сборка — 14 422 ₽ без НДС (17 594,84 ₽ с НДС 22 %). От 100 шт. — 12 259 ₽ за штуку, от 200 шт. — 11 538 ₽ за штуку без НДС. Счёт с НДС 5 % или 22 %.
Сколько ждать?
Ячейки для этой сборки — под заказ, закупка от 2 недель. Условия доставки согласуем с менеджером при заказе.
Как заказать и оплатить
- Заявка. Соберите конфигурацию в подборе и нажмите «Отправить менеджеру» или позвоните +7 934 080-68-11, напишите на info@uadditive.ru.
- Расчёт и счёт. Менеджер уточнит аппарат, отсек и разъём и в тот же рабочий день пришлёт расчёт и счёт — с НДС 5 % или 22 %.
- Оплата по счёту. Работаем с компаниями и ИП. От 100 шт. скидка 15 %, от 200 шт. — 20 %.
- Отгрузка. Из наличия или в день заказа, серийные партии — по графику. С каждой сборкой — паспорт выходного контроля.
- Доставка. Условия доставки согласуем с менеджером при заказе.
Как собираем
- Входной контроль. Меряем каждую ячейку: напряжение, внутреннее сопротивление, внешний вид. Только новые ячейки с документами на партию.
- Подбор в группы. В сборку идут ячейки одной партии, разброс ёмкости и сопротивления — в пределах ±5 %.
- Сварка. Никель в два слоя по 0,2 мм, четыре точки контактной сварки на ячейку, изоляционные кольца и печатные холдеры.
- Формовка. Три полных цикла заряда и разряда: видим реальную ёмкость сборки, а не цифру с коробки.
- Балансировка. Выравниваем группы до разницы 10–20 мВ и оставляем заряд для хранения.
- Выходной контроль и паспорт. Ёмкость, внутреннее сопротивление, разбаланс, проверка под нагрузкой. Результаты — в паспорте, QR на наклейке ведёт на него.
