Аккумулятор 3S2P на Samsung 50S — 10 000 mAh, 10,8 В
Li-ion сборка БАНКА на ячейках Samsung 50S 21700: 108 Вт·ч, 217 Вт·ч/кг, ток 50 / 90 А. Ёмкие сборки для аппаратуры, видеоочков и наземных станций: долго держат малый ток.
Что важно именно в этой сборке
- По напряжению это замена LiPo 3S (11,1 В): моторы, регуляторы и настройки остаются те же, менять нужно только порог предупреждения о разряде — у Li-ion нижняя граница 7,8 В против 10,5 В у LiPo.
- Энергии в ней 108 Вт·ч при массе ≈496 г — это 217 Вт·ч/кг. Аккумулятор LiPo той же массы отдал бы около 78 Вт·ч, разница — примерно 30 Вт·ч, то есть 38 % в пользу Li-ion.
- Внутри 6 ячеек 21700: 3 группы последовательно, по 2 ячейки в каждой. Последовательные группы дают напряжение 10,8 В, параллельные — ток и ёмкость. Одна ячейка Samsung 50S по паспорту отдаёт 25 А, значит вся сборка — 50 А длительно и 90 А в пике на взлёте.
- Ячейки Samsung 50S везём под заказ: к сроку сборки добавляется закупка от 2 недель. Эта же конфигурация на ячейке со склада считается в подборе сразу — цена пересчитается на месте.
Характеристики
| Конфигурация | 3S2P, 6 ячеек |
| Ячейки | Samsung 50S, формат 21700 |
| Ёмкость | 10 000 mAh (10 Ач) |
| Напряжение | номинал 10,8 В, рабочий диапазон 7,8–12,6 В |
| Энергия | 108 Вт·ч |
| Удельная энергия | 217 Вт·ч/кг |
| Ток по паспорту ячеек | 50 / 90 А (длительно / максимум) |
| Масса | ≈ 496 г |
| Габарит | 75×52×75 мм |
| Разъём и провод | XT30, AWG 14 |
| Защита | нет, балансир JST-XH |
| Срок | ячейки под заказ: закупка от 2 недель |
| Другие обозначения | АКБ 3S2P 21700, литий-ионная батарея 10,8 В (заряд до 12,6 В), 10 000 мАч, аналог по напряжению LiPo 3S 11,1 В |
Для чего
Пульты, видеоочки, лёгкие аппараты на 3S. Ёмкие сборки для аппаратуры, видеоочков и наземных станций: долго держат малый ток.
Можно изменить
Разъём (XT30, XT60, XT90, AS150, QS8, QS10), ячейки (EVE, Molicel, Samsung, Lishen, DMEGC), число S и P, плату защиты и Smart BMS, усиленную версию с медными шинами. Соберём и под ваш корпус. Открыть эту сборку в подборе.
3S2P на разных ячейках
Одна и та же конфигурация на другой ячейке — другая масса, ток и цена. Для долгого полёта смотрите на Вт·ч/кг, для тяжёлого взлёта — на ток.
| Ячейка | mAh | Вт·ч/кг | Ток, А | Масса, г | Цена без НДС |
|---|---|---|---|---|---|
| Lishen | 8 000 | 189 | 90 | 454 | 3 547 ₽ |
| EVE 40P | 8 000 | 177 | 70 / 100 | 484 | 3 552 ₽ |
| EVE 40PL | 8 000 | 184 | 140 | 466 | 4 078 ₽ |
| DMEGC 50E | 10 000 | 223 | 30 | 496 | 4 166 ₽ |
| EVE 50E | 10 000 | 227 | 30 | 484 | 4 265 ₽ |
| EVE 50PL | 10 000 | 228 | 140 | 472 | 4 604 ₽ |
| Samsung 40T | 8 000 | 177 | 70 / 90 | 484 | 5 199 ₽ |
| Samsung 50S — эта | 10 000 | 217 | 50 / 90 | 496 | 5 691 ₽ |
| Molicel P42A | 8 400 | 165 | 90 | 549 | 8 456 ₽ |
| Molicel P45B | 9 000 | 176 | 90 | 549 | 8 948 ₽ |
| Molicel P50B | 10 000 | 196 | 120 | 551 | 9 860 ₽ |
Вопросы и ответы
Какой ток держит 3S2P на Samsung 50S?
По паспорту производителя ячейка Samsung 50S отдаёт 25 А длительно, в сборке 2 параллели — 50 А длительно, 90 А максимум. Под этот ток подобраны провод AWG 14 и разъём XT30.
Какое напряжение у 3S Li-ion?
Номинал 10,8 В, полный заряд 12,6 В, нижняя граница 7,8 В. По напряжению это замена LiPo 3S (11,1 В): моторы и регуляторы те же.
Сколько весит 3S2P и какой у неё габарит?
Около 496 г по расчёту состава: ячейки, холдеры, никель, провода, разъём. Габарит 75×52×75 мм. Под ваш отсек можем собрать в другой раскладке.
Сколько стоит 3S2P партией?
Одна сборка — 5 691 ₽ без НДС (6 943,02 ₽ с НДС 22 %). От 100 шт. — 4 838 ₽ за штуку, от 200 шт. — 4 552 ₽ за штуку без НДС. Счёт с НДС 5 % или 22 %.
Сколько ждать?
Ячейки для этой сборки — под заказ, закупка от 2 недель. Условия доставки согласуем с менеджером при заказе.
Как заказать и оплатить
- Заявка. Соберите конфигурацию в подборе и нажмите «Отправить менеджеру» или позвоните +7 934 080-68-11, напишите на info@uadditive.ru.
- Расчёт и счёт. Менеджер уточнит аппарат, отсек и разъём и в тот же рабочий день пришлёт расчёт и счёт — с НДС 5 % или 22 %.
- Оплата по счёту. Работаем с компаниями и ИП. От 100 шт. скидка 15 %, от 200 шт. — 20 %.
- Отгрузка. Из наличия или в день заказа, серийные партии — по графику. С каждой сборкой — паспорт выходного контроля.
- Доставка. Условия доставки согласуем с менеджером при заказе.
Как собираем
- Входной контроль. Меряем каждую ячейку: напряжение, внутреннее сопротивление, внешний вид. Только новые ячейки с документами на партию.
- Подбор в группы. В сборку идут ячейки одной партии, разброс ёмкости и сопротивления — в пределах ±5 %.
- Сварка. Никель в два слоя по 0,2 мм, четыре точки контактной сварки на ячейку, изоляционные кольца и печатные холдеры.
- Формовка. Три полных цикла заряда и разряда: видим реальную ёмкость сборки, а не цифру с коробки.
- Балансировка. Выравниваем группы до разницы 10–20 мВ и оставляем заряд для хранения.
- Выходной контроль и паспорт. Ёмкость, внутреннее сопротивление, разбаланс, проверка под нагрузкой. Результаты — в паспорте, QR на наклейке ведёт на него.

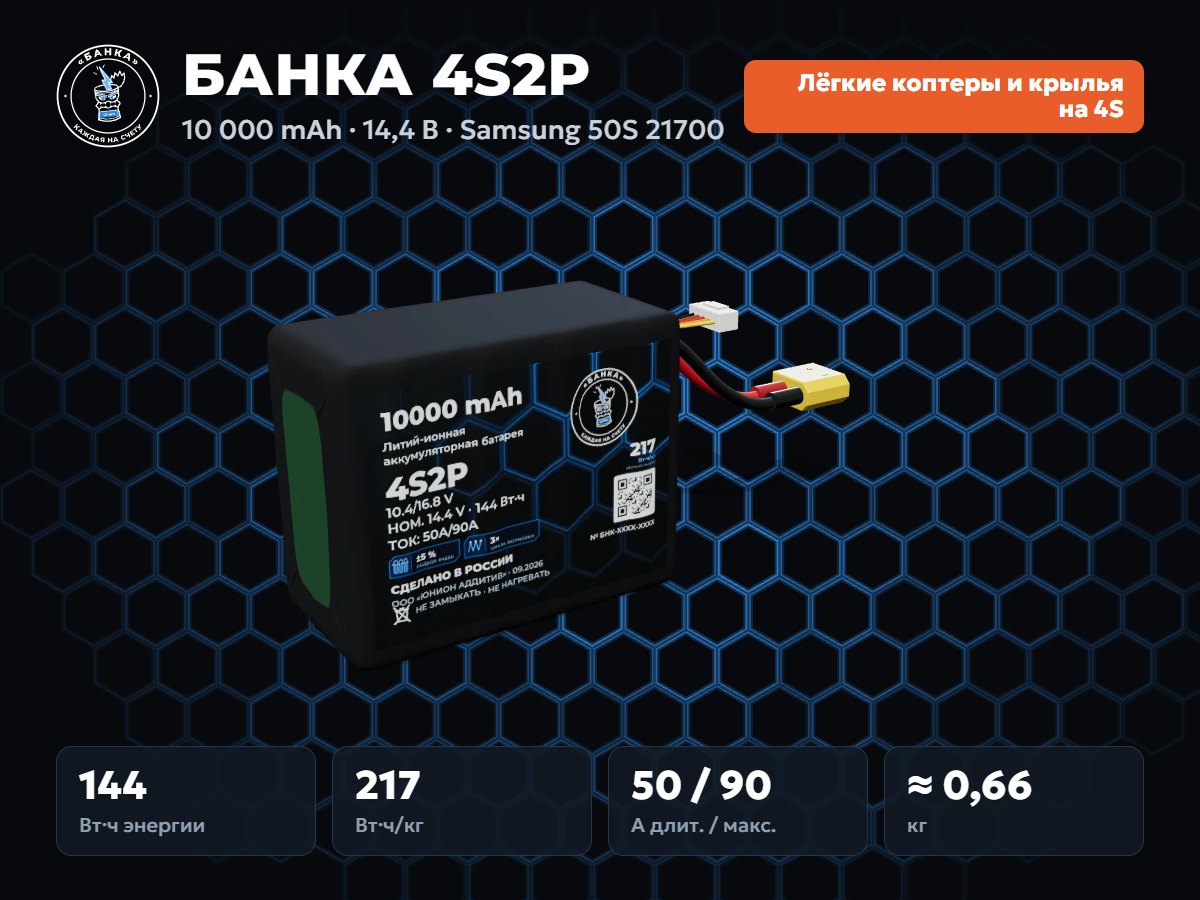

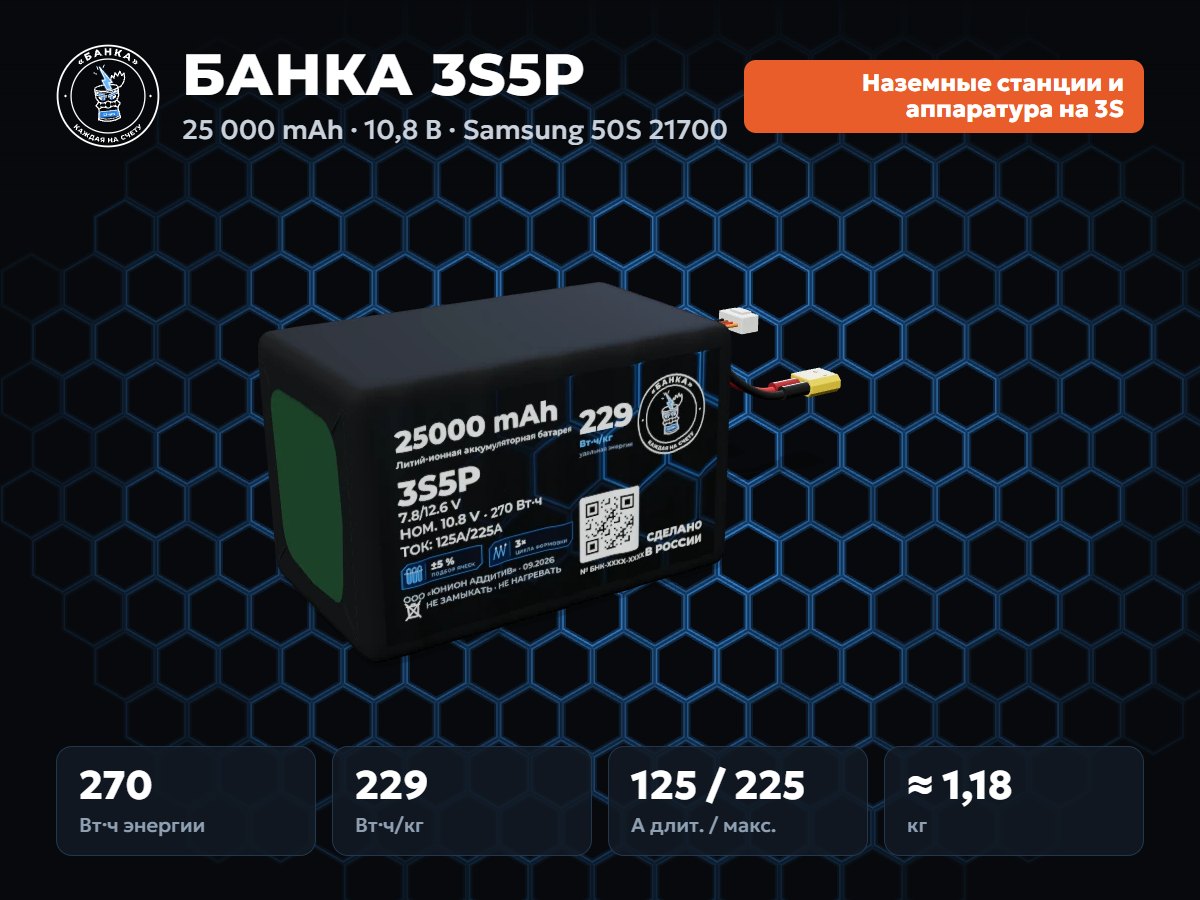

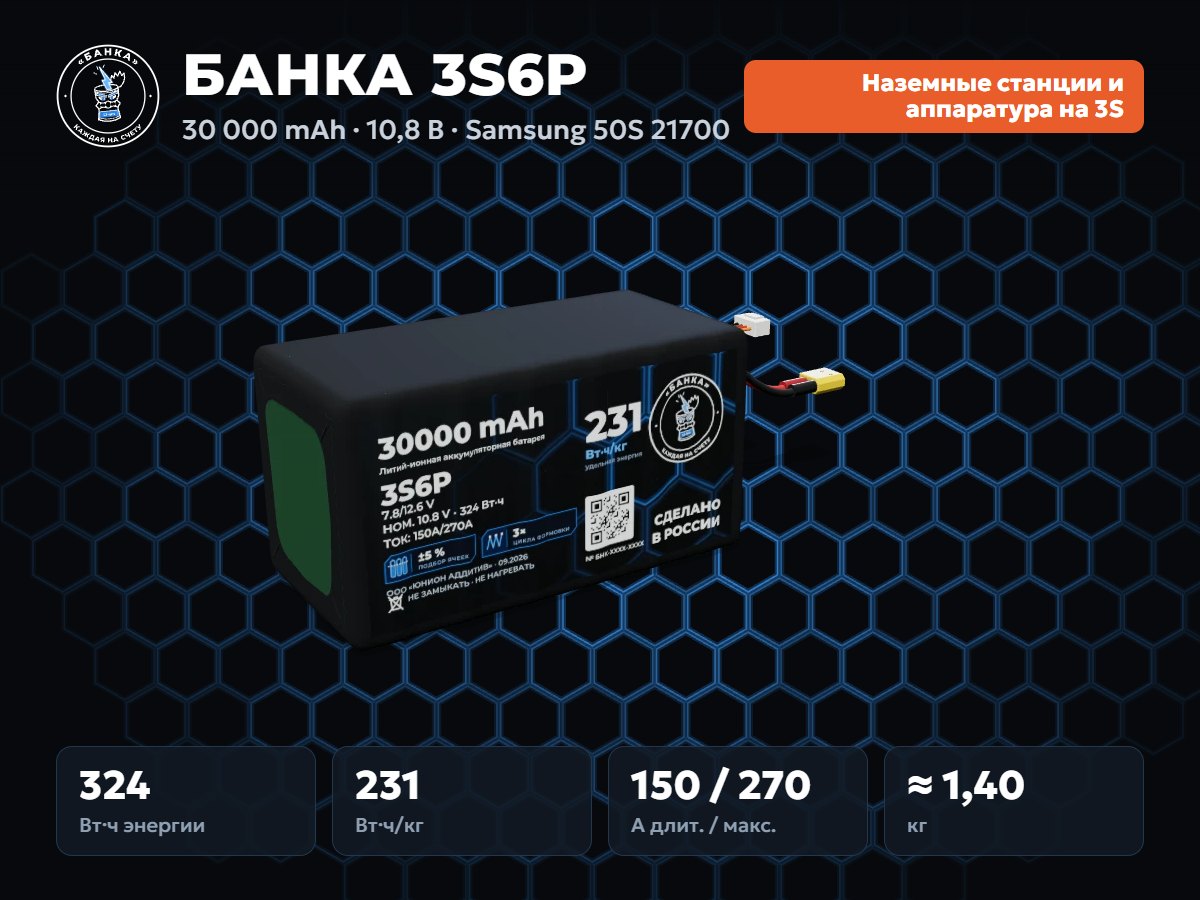

Похожие сборки
