Аккумулятор 6S6P на Sony/Murata VTC6 — 18 000 mAh, 21,6 В
Li-ion сборка БАНКА на ячейках Sony/Murata VTC6 18650: 389 Вт·ч, 203 Вт·ч/кг, ток 90 / 180 А. Энергия важнее пикового тока: на 21700 больше Вт·ч на килограмм, чем на LiPo, и аппарат дольше в воздухе.
Что важно именно в этой сборке
- По напряжению это замена LiPo 6S (22,2 В): моторы, регуляторы и настройки остаются те же, менять нужно только порог предупреждения о разряде — у Li-ion нижняя граница 15,6 В против 21,0 В у LiPo.
- Энергии в ней 389 Вт·ч при массе ≈1 910 г — это 203 Вт·ч/кг. Аккумулятор LiPo той же массы отдал бы около 296 Вт·ч, разница — примерно 93 Вт·ч, то есть 31 % в пользу Li-ion.
- Внутри 36 ячеек 18650: 6 групп последовательно, по 6 ячеек в каждой. Последовательные группы дают напряжение 21,6 В, параллельные — ток и ёмкость. Одна ячейка Sony/Murata VTC6 по паспорту отдаёт 15 А, значит вся сборка — 90 А длительно и 180 А в пике на взлёте.
- Ячейки Sony/Murata VTC6 везём под заказ: к сроку сборки добавляется закупка от 2 недель. Эта же конфигурация на ячейке со склада считается в подборе сразу — цена пересчитается на месте.
Характеристики
| Конфигурация | 6S6P, 36 ячеек |
| Ячейки | Sony/Murata VTC6, формат 18650 |
| Ёмкость | 18 000 mAh (18 Ач) |
| Напряжение | номинал 21,6 В, рабочий диапазон 15,6–25,2 В |
| Энергия | 389 Вт·ч |
| Удельная энергия | 203 Вт·ч/кг |
| Ток по паспорту ячеек | 90 / 180 А (длительно / максимум) |
| Масса | ≈ 1 910 г |
| Габарит | 127×127×70 мм |
| Разъём и провод | QS8 (без искры), AWG 8 |
| Защита | нет, балансир JST-XH |
| Срок | ячейки под заказ: закупка от 2 недель |
| Другие обозначения | АКБ 6S6P 18650, литий-ионная батарея 21,6 В (заряд до 25,2 В), 18 000 мАч, аналог по напряжению LiPo 6S 22,2 В |
Сколько пролетит
Оценка при средней мощности 300 Вт. Используем 85 % энергии сборки; LiPo той же массы — 155 Вт·ч/кг, середина диапазона готовых сборок.
Реальное время зависит от ветра, скорости и температуры. Под ваш профиль полёта посчитаем точнее.
Можно изменить
Разъём (XT30, XT60, XT90, AS150, QS8, QS10), ячейки (EVE, Molicel, Samsung, Lishen, DMEGC), число S и P, плату защиты и Smart BMS, усиленную версию с медными шинами. Соберём и под ваш корпус. Открыть эту сборку в подборе.
6S6P на разных ячейках
Одна и та же конфигурация на другой ячейке — другая масса, ток и цена. Для долгого полёта смотрите на Вт·ч/кг, для тяжёлого взлёта — на ток.
| Ячейка | mAh | Вт·ч/кг | Ток, А | Масса, г | Цена без НДС |
|---|---|---|---|---|---|

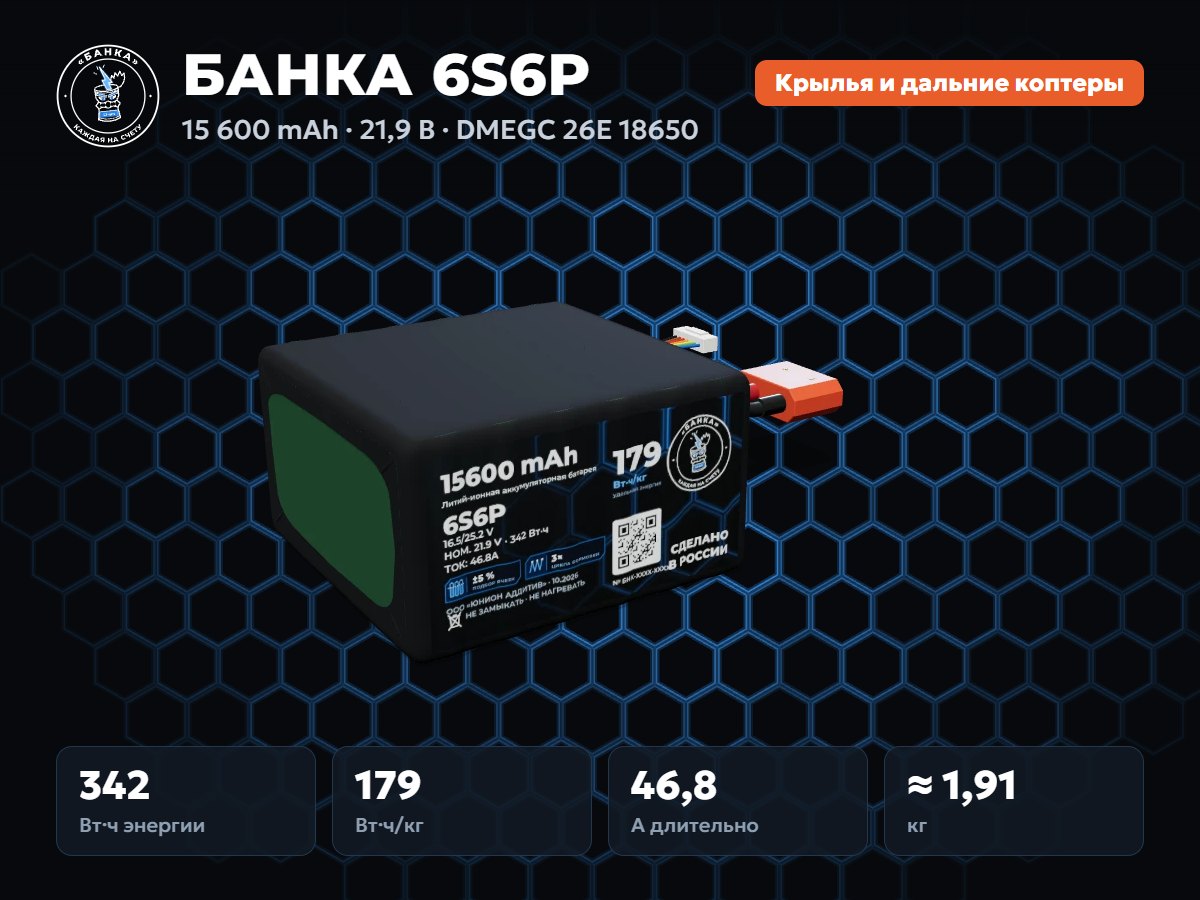

| DMEGC 26E | 15 600 | 179 | 46.8 | 1 910 | 13 983 ₽ |
| EVE 26V | 15 300 | 173 | 45 | 1 903 | 14 465 ₽ |
| DMEGC 25P | 15 000 | 172 | 150 / 180 | 1 930 | 15 003 ₽ |
| DMEGC 32E | 19 200 | 223 | 60 | 1 910 | 15 399 ₽ |
| EVE 25P | 15 000 | 162 | 180 | 1 995 | 15 620 ₽ |
| DMEGC 30P | 18 000 | 199 | 60 / 120 | 1 946 | 15 842 ₽ |
| Lishen | 24 000 | 197 | 270 | 2 619 | 17 042 ₽ |
| EVE 40P | 24 000 | 184 | 210 / 300 | 2 809 | 17 836 ₽ |
| EVE 40PL | 24 000 | 190 | 420 | 2 717 | 20 611 ₽ |
| DMEGC 50E | 30 000 | 235 | 90 | 2 831 | 21 202 ₽ |
| EVE 50E | 30 000 | 238 | 90 | 2 759 | 21 793 ₽ |
| Sony/Murata VTC6 — эта | 18 000 | 203 | 90 / 180 | 1 910 | 22 675 ₽ |
| EVE 50PL | 30 000 | 235 | 420 | 2 753 | 23 768 ₽ |
| Samsung 40T | 24 000 | 184 | 210 / 270 | 2 809 | 27 721 ₽ |
| Samsung 50S | 30 000 | 227 | 150 / 270 | 2 852 | 30 350 ₽ |
| Molicel P26A | 15 600 | 155 | 210 | 2 167 | 36 263 ₽ |
| Molicel P42A | 25 200 | 185 | 270 | 2 927 | 45 892 ₽ |
| Molicel P45B | 27 000 | 199 | 270 | 2 927 | 48 843 ₽ |
| Molicel P50B | 30 000 | 218 | 360 | 2 963 | 52 384 ₽ |
Вопросы и ответы
Сколько пролетит 6S6P?
При средней мощности 300 Вт — около 66 минут, против 50,3 на LiPo той же массы. Считаем 85 % энергии сборки (389 Вт·ч). Реальное время зависит от ветра, скорости и температуры.
Какой ток держит 6S6P на Sony/Murata VTC6?
По паспорту производителя ячейка Sony/Murata VTC6 отдаёт 15 А длительно, в сборке 6 параллелей — 90 А длительно, 180 А максимум. Под этот ток подобраны провод AWG 8 и разъём QS8.
Какое напряжение у 6S Li-ion?
Номинал 21,6 В, полный заряд 25,2 В, нижняя граница 15,6 В. По напряжению это замена LiPo 6S (22,2 В): моторы и регуляторы те же.
Сколько весит 6S6P и какой у неё габарит?
Около 1 910 г по расчёту состава: ячейки, холдеры, никель, провода, разъём. Габарит 127×127×70 мм. Под ваш отсек можем собрать в другой раскладке.
Сколько стоит 6S6P партией?
Одна сборка — 22 675 ₽ без НДС (27 663,50 ₽ с НДС 22 %). От 100 шт. — 19 274 ₽ за штуку, от 200 шт. — 18 140 ₽ за штуку без НДС. Счёт с НДС 5 % или 22 %.
Сколько ждать?
Ячейки для этой сборки — под заказ, закупка от 2 недель. Условия доставки согласуем с менеджером при заказе.
Как заказать и оплатить
- Заявка. Соберите конфигурацию в подборе и нажмите «Отправить менеджеру» или позвоните +7 934 080-68-11, напишите на info@uadditive.ru.
- Расчёт и счёт. Менеджер уточнит аппарат, отсек и разъём и в тот же рабочий день пришлёт расчёт и счёт — с НДС 5 % или 22 %.
- Оплата по счёту. Работаем с компаниями и ИП. От 100 шт. скидка 15 %, от 200 шт. — 20 %.
- Отгрузка. Из наличия или в день заказа, серийные партии — по графику. С каждой сборкой — паспорт выходного контроля.
- Доставка. Условия доставки согласуем с менеджером при заказе.
Как собираем
- Входной контроль. Меряем каждую ячейку: напряжение, внутреннее сопротивление, внешний вид. Только новые ячейки с документами на партию.
- Подбор в группы. В сборку идут ячейки одной партии, разброс ёмкости и сопротивления — в пределах ±5 %.
- Сварка. Никель в два слоя по 0,2 мм, четыре точки контактной сварки на ячейку, изоляционные кольца и печатные холдеры.
- Формовка. Три полных цикла заряда и разряда: видим реальную ёмкость сборки, а не цифру с коробки.
- Балансировка. Выравниваем группы до разницы 10–20 мВ и оставляем заряд для хранения.
- Выходной контроль и паспорт. Ёмкость, внутреннее сопротивление, разбаланс, проверка под нагрузкой. Результаты — в паспорте, QR на наклейке ведёт на него.
